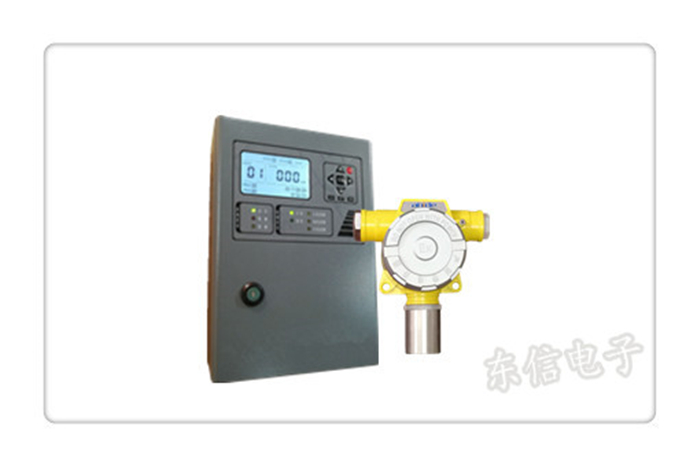

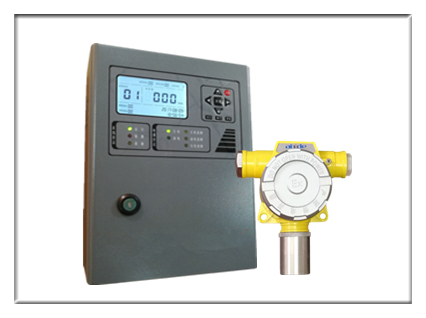

酒精氣體報警器
詳細介紹
一、酒精氣體報警器控制器特點
穩定性高
--CPU采用高檔進口單片機，運算速度快，穩定可靠；
安全性高
--采用多層密碼保護，權限級別不同，密碼不同；
顯示直觀
--大屏幕高亮液晶顯示，可實時顯示被測氣體濃度；
功能強大
--具有自檢、自診斷功能；
--具有大容量故障、報警記憶和查詢功能；
--具有主備電轉換和欠壓保護功能；
--具有日歷顯示及設置功能等；
多種信號輸出
--自帶2組開關量輸出，直接輸出RS485信號，可通過配接模塊實現4-20mA、GPRS/GSM、UDP/TCP/HTTP
二、酒精氣體控制器參數：
主要組件介紹（探測器）
1、探測器特點
測量準確
--采用進口傳感器、靈敏度高、數值準確；
性能穩定
--采用先進軟件處理系統，抗干擾性好
--對高濃度、短路、斷路具有自診斷和保護功能；
安全性高
--可在多種復雜惡劣性環境長期安全穩定工作
維護便捷
酒精氣體探測器主要功能
⑴ 完成對傳感器的轉換供電。
⑵ 完成氣體濃度——電信號的轉換。
⑶ 完成模擬信號——數字信號轉換。
⑷ 完成濃度值轉換，通過判斷產生報警標志、故障標志。
⑸ 實現濃度值、標志位的上傳，供ARD800型氣體報警控制器判斷、顯示記錄、輸出等。
⑹ 通過總線控制器下發命令可實現探測器報警定值設置、地址修改或查閱。
三、主要技術指標
⑴ 檢測原理：催化燃燒式
⑵ 檢測氣體：酒精 乙醇 、測量范圍:1-100LEL、報警點：25%LEL可調
⑶ 電源：DC24V
⑷ 功耗：1.2W
⑸ 環境： 溫度：可燃：-40℃－70℃
毒性：-20℃－50℃
濕度：≤95%RH
⑹ 大氣壓力：86KPa －106KPa
⑺ 絕緣電阻：正常環境時≥100MΩ
濕度為94%RH時≥1MΩ
⑻ 工作方式：連續
⑼ 防爆方式：隔爆
⑽ 取樣方式：擴散
⑾ 貯存： 溫度：-500C—800C
濕度：≤95%RH
⑿ 壽命：三年
⒀ M-Bus信號傳輸距離<1200m（二芯屏蔽雙絞線,線徑≥0.75mm2時)
四、工作原理
主要由傳感器、單片機、運算放大電路、通訊芯片等組成。傳感器將氣體濃度轉換為模擬電信號，然后將模擬電信號通過運算放大電路、單片機轉換為數字信號，最后通過通訊芯片轉換為M-Bus標準信號，上傳給控制器。
五、安裝須知
⑴ 該探測器在DC24V供電時，電流50mA，電壓≤18V時將不能正常工作，根據上述條件，結合現場安裝情況選用供電線。
銅的電阻率0.0174Ωmm2/m
⑵ 根據距離遠近選擇合適線徑，建議選用0.5mm2以上的雙絞銅線作通訊供電線。
六、安裝說明
⑴ 酒精報警器安裝位置
將探測器安裝在可能有氣體泄漏的區域中，探測器安裝必須牢固。探測器安裝高度宜高出釋放源（0.5~2）m處。為了正確使用探測器并防止其故障的發生，請不要安裝在以下位置：
a、直接受蒸汽、油煙影響的地方；
b、給氣口、換氣扇、房門等風量流動大的地方；
c、水汽、水滴多的地方；
d、溫度在-40℃以下或70℃以上的地方；
e、有強電磁場的地方。
