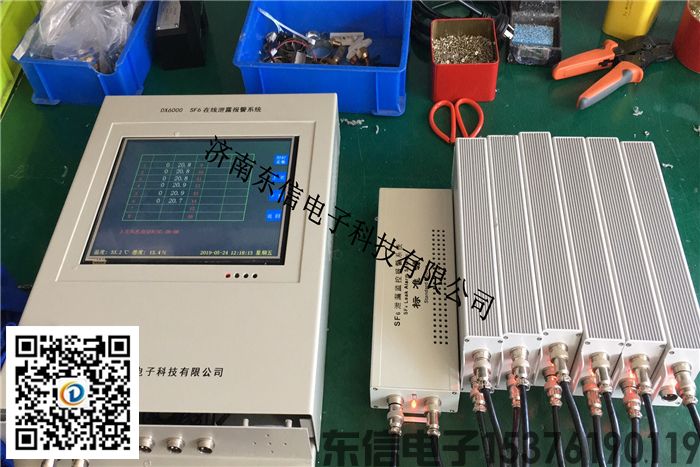

預制艙六氟化硫+O2氣體探測器SF6報警裝置
預制艙六氟化硫+O2氣體探測器SF6報警裝置
預制艙六氟化硫+O2氣體探測器SF6報警裝置SF6報警裝置,可燃?xì)怏w探測器,SF6報警裝置,SF6泄漏報警主機,可燃?xì)怏w報警器,氣體檢測儀,氣體報警控制器
四、工作原理
控制器以M-Bus標準信號的方式接收探測器的氣體濃度信號；控制器接收到信號后，經過處理、邏輯分析、運算，以液晶數字顯示、聲光報警的方式反應出來，聯動接出繼電器，從而啟動所連接的風機、磁閥或其它消防設備。
五、安裝和接線
1、控制器的安裝
a、安裝位置
非防爆安全場所，其安裝位置應選擇在值班室或經常有人員出入的地方。安裝高度選擇方便操作即可，一般距地面1.4米處。
b、安裝方法
用兩個M5的自攻螺絲把掛架緊固在墻壁上，把控制器掛在掛架上。安裝要牢固，不傾斜，安裝尺寸如圖所示。（單位：mm）
控制器的外形結構圖
2、接線示意圖
3、接線標識
標 識 說 明
RS485接口 RS485總線輸出接口，上傳系統A+、B-。
T+探測器T- 探測器接口（T+、T-），連接時無極性區分。
聯動1 NO1(常開),COM1(公共),NC1(常閉)信號無源輸出。開關量輸出
容量3A/250VAC或3A/30 VDC
聯動2 NO2(常開),COM2(公共), NC2(常閉)信號無源輸出。脈沖（瞬間）：拔掉MC(COM2繼電器旁邊)短路子，動作時間為2S。容量3A/250VAC或3A/30 VDC
+備電- 備用電源接口（+ 接電池正極、- 接電池負極），
備電開關 備電電源開關
主電開關 主電電源開關
AC220V市電 主電源輸入，L、N分別接AC220V的火線和零線。
注意：接好線后，仔細檢查各種接線，確保接線正確后，再開啟電源。禁止帶電接線！
