工作原理

控制器以M-Bus標準信號的方式接收探測器的氣體濃度信號；控制器接收到信號后，經過處理、邏輯分析、運算，以液晶數字顯示、聲光報警的方式反應出來，聯動接出繼電器，從而啟動所連接的風機、磁閥或其它消防設備。

五、安裝和接線

1、控制器的安裝

a、安裝位置

非防爆安全場所，其安裝位置應選擇在值班室或經常有人員出入的地方。安裝高度選擇方便操作即可，一般距地面1.4米處。

b、安裝方法

用兩個M5的自攻螺絲把掛架緊固在墻壁上，把控制器掛在掛架上。安裝要牢固，不傾斜，安裝尺寸如圖所示。（單位：mm）

                                         控制器的外形結構圖

2、接線示意圖

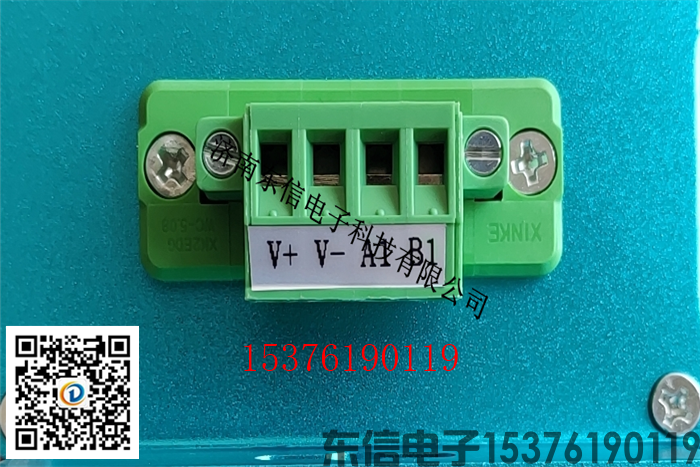

3、接線標識

標  識 說  明

RS485接口 RS485總線輸出接口，上傳系統A+、B-。

T+探測器T- 探測器接口（T+、T-），連接時無極性區分。

聯動1 NO1(常開),COM1(公共),NC1(常閉)信號無源輸出。開關量輸出

容量3A/250VAC或3A/30 VDC

聯動2 NO2(常開),COM2(公共), NC2(常閉)信號無源輸出。脈沖（瞬間）：拔掉MC(COM2繼電器旁邊)短路子，動作時間為2S。容量3A/250VAC或3A/30 VDC

+備電- 備用電源接口（+ 接電池正極、- 接電池負極），

備電開關 備電電源開關

主電開關 主電電源開關

AC220V市電 主電源輸入，L、N分別接AC220V的火線和零線。

注意：接好線后，仔細檢查各種接線，確保接線正確后，再開啟電源。禁止帶電接線！

六、操作使用說明

控制器通電，打開主、備電開關（有備電電源時），預熱（3-5）分鐘后，系統進入正常監控狀態畫面（圖6-1）。

圖6-1

6.1、液晶顯示內容介紹：

標識 說  明

1、公司商標 公司LOGO標志

2、首警地址 第一個發生報警的地址

3、報警總數 發生濃度報警的探測器總數，“復位”后可清除。

4、主機地址 上傳圖型裝置或DCS系統的主機地址號

5、報警狀態 當探測器發生濃度報警時的狀態，“低報”、“高報”

6、單位 可燃顯示%LEL、毒性顯示ppm、氧氣等顯示%VOL

7、濃度值 當前探測器的實時濃度值或狀態

正常通訊：顯示≥000的數值

通訊故障：E0/  E1 / E2

          E0 當前探測器未連接好

          E1 當前地址探測器傳感器故障

          E2 當前地址探測器通訊故障

8、數值 特殊裝下會顯示

9、故障總數 發生故障報警的探測器總數，“復位”后可清除。

10、故障地址 發生故障時，故障地址循環滾動顯示，“復位”后可清除。

11、報警地址 發生濃度報警的地址。多路濃度報警時，報警地址循環滾動顯示,“復位”后可清除。

12、巡檢地址 巡視當前探測器地址

提示：預熱完畢，如初次調試，應手動搜索（自搜）一遍節點。

6.2、操作步驟：

輸入密碼方式：巡檢顯示界面下按“功能”鍵 通過“▲”或“▼”調整數值，通過“”或“”移位。   90s的操作時間，90s后自動退出（數據不存儲）。

按下“取消”鍵，自動退出（數據不存儲）

序號 操  作 密  碼 方法

1 “消音” 無 直接按下“消音”鍵，系統消音

2 “復位”

“1-1-1-1” 按下“功能”鍵  》》  輸入密碼 - - - -

》》  再次按下“復位”鍵。釋放聯動接點、解除報警指示。

3 “自動搜索” “0-0-0-0” 按“功能”鍵  》》  輸入密碼 - - - -

》》  再次按下“確認”鍵，系統自動搜索探測器

4 “報警點”設置 “2-2-2-2” 修改報警點：

按“功能”鍵  》》  輸入密碼 - - - -

》》 “”、“”鍵選“巡檢地址”，“▲”、“▼”設置當前地址的低報值 … …“低報”字樣顯示

再次按下“功能”鍵，“高報”字樣顯示  按“▲”、“▼”設置當前地址的高報值 … …

按“確定”鍵，顯示“good”，數據修改成功

5 時間調整設置

“秒”、“分”、“時” 、“日”、“月”、“年” “0-0-1-0” 時間調整（秒、分、時、日、月、年）：

按“功能”鍵  》》  輸入密碼 - - - -

再次按下“確定”鍵，“秒”閃爍  》》  “▲”、“▼”調整數值

》》  依次按下按“”、“”鍵，“分”、“時”、“日”、“月”、“年”閃爍，“▲”、“▼”調整數值 … …

設置完畢后，按下“確定”鍵，顯示“good”存儲退出。

不存儲，按“取消”鍵退出！

6 “聯動1” “3-3-3-3” 聯動1：按“功能”鍵  》》  輸入密碼 - - - -

按下“確定” 顯示“-ON-”，輸出COM1、NO（常開）吸合；

按“▼” 顯示“-OF-”， 再按下“確定”輸出COM1、NO（常開）斷開；此界面可循環交替進行手動控制輸出。

7 “聯動2” “4-4-4-4” 聯動2：按“功能”鍵  》》  輸入密碼 - - - -

按下“確定” 顯示“-ON-”，輸出COM2、NO（常開）吸合；

按“▼”顯示“-OF-”， 再按下“確定”輸出COM2、NO（常開）斷開；此界面可循環交替進行手動控制輸出。

注：需瞬間或脈沖輸出，請拔掉COM2端右邊的MC短路子

8 “自檢” “0-0-1-1” 按下“功能”鍵  》》  輸入密碼 - - - -

》》  按“確定”鍵，再次按“自檢” 鍵控制器自檢。

9 “修改探測器地址” “0-0-6-5” 按“功能”鍵  》》  輸入密碼 - - - -

》》  按下“確定”鍵，左邊顯示“原地址”，右邊顯示“新地址”》》 按 “▲”、“▼”鍵調整“新地址 ”“”、“”調整“原地址”， 》》  按“確定”鍵，顯示“good”，地址修改成功

操作完畢后按“取消”鍵退出！

10 “查詢”

（報警記錄） “6-6-6-6” 查詢（報警記錄）：

按“功能”鍵  》》  輸入密碼 - - - -

》》  按下“確定”鍵，顯示“報警地址”、“報警記錄”

》》 “▲”、“▼”鍵可翻閱查看報警記錄；

按下“取消”退出操作！

11 “探測器啟用”設置 “0-0-5-5” 按“功能”鍵  》》  輸入密碼 - - - -

》》  按下“確定”鍵，進入設置“巡檢地址”

》》“”、“”鍵設定“巡檢地址”； “▲”、“▼”鍵選擇開啟(-ON-)或關閉(-OF-)

按“確定” 鍵，顯示“good”，數據成功保存！

按“取消”鍵，數據不保存退出操作！

12 “探測器校零” “0-0-6-2” 按“功能” 鍵， 》》  輸入密碼 - - - -

》》  按下“確定”鍵，顯示當前“巡檢地址”的零點濃度值,

》》 “▼”、“▲”切換巡檢地址；

按下“確定” 鍵為校準當前“巡檢地址”零點值。

按下“取消” 鍵退出。

注：為保證準確精度，請選擇潔靜的空氣環境進行校零，校零后請再標定一次。

13 “探測器標定” “0-0-6-0” 按“功能”鍵， 》》  輸入密碼 - - - -

》》按下“確定”鍵，顯示當前“巡檢地址”的濃度值,

》》 “”、“”切換巡檢地址；按“▲”、“▼”鍵選擇與標準氣的標定值。

按下“確定”鍵 標定當前“巡檢地址”。

按下“取消”鍵退出。

注：標準氣的流量不大于500ml/min，專用的標氣罩

14 “備電開啟” “9-9-9-9” 開啟或關閉備電檢測 按“功能” 鍵， 》》  輸入密碼 - - - -  》》按下“確定”鍵進入。按“▼”鍵選擇-ON-或-OF-，開啟與關閉.按“確定”鍵，數據保存并退出！

15 “查看報警點” “0-0-2-2” 按“功能”鍵  》》  輸入密碼 - - - -

》》按 “”、“”鍵選擇要查看的探測器地址，按“確定”鍵查看，顯示“Errr”說明查看錯誤，再重新按確定鍵查看，按“功能”鍵，可進行交替查看當前地址的報警設定值 …。

查看完畢后按“取消”鍵退出！
