基本操作指南

1、開機

打開電源，主機進入初始化并停留在主菜單頁面上，六個功能圖標分別為：數據測量、報警記錄、基本設置、通風、模擬報警、系統信息，最下面會顯示當前環境溫度、濕度和當前時間。

2、系統操作

1）數據測量

?點擊“數據測量”圖標進入頁面，顯示O2和SF6的實測數據，如果超過16個監測點，請按右側“下頁”鍵切換頁面；系統自動設定每分鐘采集一次，如需快速采集請按右側“及時采集”按鈕；表格下方會記錄上次風機啟動的時間。

?點擊“報警記錄”圖標進入報警數據頁面，所有的超標報警的數據均會記錄在此，超過容量將自動覆蓋。

?點擊“基本設置”圖標進入設置頁面，按下一頁進入設置頁面的第二頁，設置完成后必須點擊右側“讀取零點”按鈕，并按確定退出。每次開機必須執行“讀取零點”功能。各設置功能如下：

　　　　從機采集點個數：表示采集器（也稱O2和SF6傳感器）數量；

　　　　風機開啟時間設定：表示風機自動啟動時間；

　　　　每天開啟次數：表示風機每天自動啟動的次數；

　　　　風機運行時間：表示風機單次運行的持續時間；

　　　　SF6泄漏報警閾值：表示SF6氣體濃度報警值設定；

　　　　O2含量報警閾值：表示氧氣濃度報警值設定；

　　　　時間設置：表示系統時鐘；

　　　　平均處理：表示對采集信號的修正處理；

　　　　基準點個數：表示標準點（也稱溫濕度采集器）的數量，一般設置成1；

　　　　零點修正：表示對基準數值修正，一般不小于100；

　　　　修正系數：表示采集信號放大的倍率，一般設置成1；

　　　　采集周期：表示系統多久采集一次數據，一般設置成1。

　　　　讀取零點：表示系統的初始化數據（每次開機必須重新讀取零點）

?點擊“通風”圖標，風機將立即執行通風功能，并顯示倒計時。

?點擊“模擬報警”圖標，主機將執行模擬報警功能。

?點擊“系統信息”圖標，顯示儀器名稱及軟件版本號。

注意：非系統維護人員，請勿進入“系統設置”。

第3章

系統組成示意圖

系統結構示意圖

系統的連接與安裝

●系統主機：屏柜式或壁掛式。一般安裝于主控室內專用屏柜上或開關室門口，高度以便于觀察顯示窗且便于操作為宜，連接AC220V電源及通訊電纜、警燈及風機控制輸出。

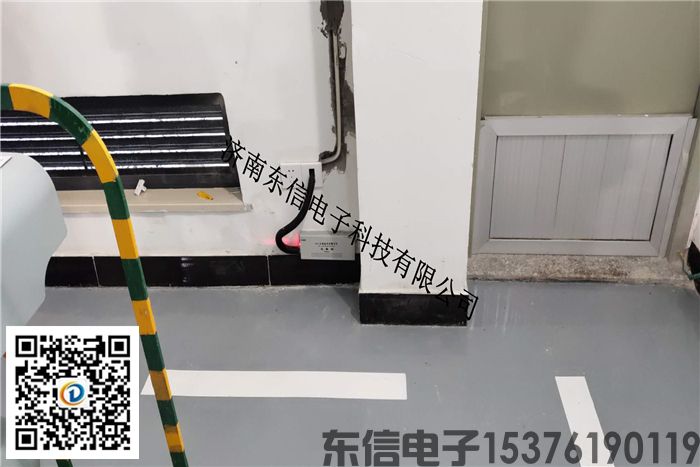

●SF6氣體采集器一般根據氣室分布情況進行布點，安裝于距地面0—10cm的槽鋼或地面上，使之既要保障能及時監測現場環境情況，又不浪費設備資源。

●所有數據連接線應采用屏蔽電纜?！?/p>

第4章

用戶須知與常見故障

用戶須知

1.氣體采集器在使用過程中應該避免大量灰塵和化學品的侵入；

2.主機及采集器嚴禁覆蓋、擠壓、碰撞，以及不恰當?shù)牟僮?，避免影響系統正常工作，甚至導致?lián)p壞！

常見故障排除

 請參照以下辦法，依次進行故障排除：

系統主機無任何顯示

1.檢查是否有電源輸入；

2.檢查主機電源開關是否打開；

3.打開主機接線盒，檢查電源輸入插座是否緊固；

4.如果進行以上檢查均沒有發現問題，請立即與我們的技術支持人員聯系。

主機或顯示單元顯示混亂或部分無顯示

1.關閉系統總電源10秒后重新啟動

2.檢查采集器接線插頭是否緊固；

3.如果進行以上檢查均沒有發現問題，請立即與我們的技術支持人員聯系。

其它問題請直接與我們聯系！

附錄

SF6行業安全法規摘錄

                    Safety Regulation Extracts

■第191條 裝有SF6設備的配電裝置室和SF6氣體實驗室，必須裝設強力通風裝置。風口應設置在室內低部。

■第192條 在室內，設備充裝SF6氣體時，周圍環境相對濕度應≤80%，同時必須開啟通風系統，并避免SF6氣體漏泄到工作區。工作區空氣中SF6氣體含量不得超過1000ppm。

■第196條 工作人員進入SF6配電裝置室，必須先通風15min，并用檢漏儀測量SF6氣體含量。盡量避免一人進入SF6配電裝置室進行巡視，不準一人進入從事檢修工作。

■第198條 進入SF6配電裝置室低位區或電纜溝進行工作應先檢測含氧量（不低于18%）和SF6氣體含量是否合格。

■第199條 在SF6配電裝置室低位區應安裝能報警的氧量?jī)x和SF6氣體泄漏警報儀。這些儀器應定期試驗，保證完好。

■第203條  發生緊急事故應立即開啟全部通風系統進行通風，發生設備防爆膜破裂時，應停電處理，并用汽油或丙酮擦拭干凈。
