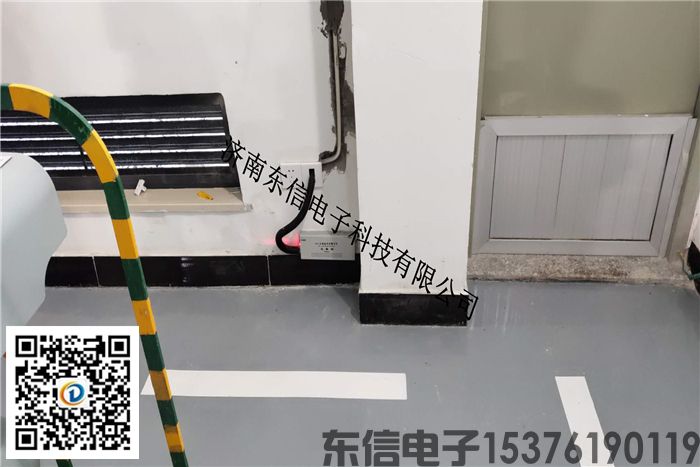

預制艙在線式六氟化硫檢測儀SF6報警裝置

發布時間：2023-03-29 16:04:21 發布人：dongxindz 瀏覽量：

預制艙在線式六氟化硫檢測儀SF6報警裝置,氣體報警控制器,可燃氣體報警器,氣體檢測儀,SF6泄漏報警主機,可燃氣體探測器,SF6報警裝置,報警器燃氣,燃氣報警器

1. 技術參數

1.1 工作條件

描述	符號	數值	單位
儲存溫度	Tstg	-20 to 50	°C
工作溫度	TA	-20 to +50	°C
工作濕度	HA	15 to 90	%RH 無凝結
工作壓力	PA	0.8 to 1.2	atm

1.2 電氣特征

描述	符號	最小	典型	最大	單位
供電	Vs	9	12	18	V
工作電流	I	100	120	150	mA

1.3 性能參數

描述(SF6)		典型	單位
探測范圍（可定制）		1500	ppm
測量精度		±20 或者±5%真值取大者	ppm
分辨率		8	ppm
T90	/	/	/
T90	擴散	30	S
重復性	零點	<±50	ppm
重復性	50% FS	<±5%測量值

描述（O2）		O2	單位
探測范圍		0-25%VOL	PPM
分辨率		0.1%VOL
T90	擴散式	15	秒
/		/	/

1. 信號輸出

信號輸出：RS485 （MODBUS RTU）輸出。

接口定義：采用 4 芯的 2.54 間距的插座作為用戶接口。J2 為 485 接口，端子定義為：VCC GND A B

注：當模組為冷啟動時，開機后二分鐘內數字輸出與模擬輸出的濃度值信號不作為測量依據。

1.1 MODBUS RTU 協議（傳感器模組使用的協議）主機發送協議格式

協議由固定格式的數據包組成。數據包的大小根據報文的內容不同而不同。

字節	內容
1	通訊單元的地址（傳感器地址）
2	功能碼
3	數據區第一位
4	數據區第二位
5	數據區第三位
6	數據區第四位
…….	其它數據
n-1	CRC 低位
n	CRC 高位

通訊單元的地址：這里是指主機與下位機通訊時，下位機單元的地址。數據包的第二字節是指示該報文是讀命令還是寫命令。03 說明該報文是讀命令，06 說明該報文是寫命令。CRC 用于校驗，校驗傳送數據的正確性。數據是由低字節向高字節的順序傳送。文本按照從左到右的順序傳送。所有數據傳送完畢，將由CRC 校驗低位和高位結束。
