SF6氣體背景簡介

    六氟化硫（SF6）氣體由法國兩位化學家Moissan和Lebeau于1900年合成，它以其優異的絕緣和滅弧性能，在電力系統中得到廣泛應用。雖然在常態下，SF6氣體是一種無色、無味、無毒的惰性氣體，但在高壓電弧的作用下，這種氣體會發生分解，遇到水份后還會產生一些劇毒物質，如氟化亞硫酰（SOF2）、四氟化硫(SF4)、二氟化硫(SF2)等，類似這些劇毒物質即便是微量也能致人非命。

當前，SF6氣體在中、高壓設備中的大量使用，其安全性已受到人們的普遍關注。針對SF6比空氣重，泄漏易聚集，易造成低層空間缺氧，空氣含毒環境對人員的威脅等問題，有關部門已制訂了一系列相應的行業安全法規，法規中明確規定了人員在進入SF6配電裝置室時必須先通風15分鐘，對空氣中的SF6氣體濃度及氧氣含量進行監測，在SF6配電裝置的低位區應安裝能報警的氧量儀和SF6氣體報警儀。

SF6在線泄漏報警系統，正是按照這些行業安全法規而開發設計的一種智能化在線監測系統。

系統特點與主要功能

1.先進的傳感器技術

    采用超聲波測速技術，可定量檢測SF6氣體濃度。

2.多重檢測功能

    主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度、濕度等環境數據的輔助檢測功能，完全符合《電業安全工作規程》要求。

3.早期現場報警技術

    微量檢測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。

4.現場總線設計

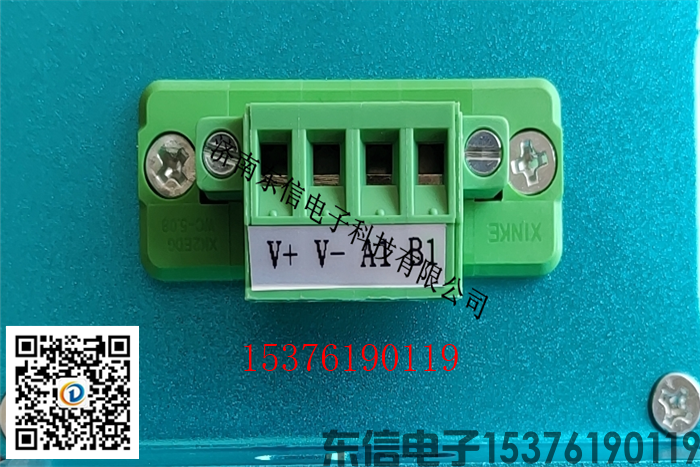

    一根電纜連接所有采集器及主機，可分立可組合，具有很高的現場適應性。

5.多點組網檢測

    最多128點同時檢測（可根據用戶需求擴展），滿足現場環境需要，提高檢測可靠性。

6.遠程控制能力

數據可傳送到遠方控制中心，并提供開關量信號及+24V信號。

7.開放性設計

可方便組成遠程監控系統，系統通訊采用標準通信規約，系統可方便接入綜自監控系統或其他系統。

8.長壽型設計

    充分利用單片機的工作靈活性，傳感器采取間歇式工作測量，大大提高了傳感器的工作穩定性和使用壽命。

9.歷史數據記錄和查詢

    大容量數據存儲器，可查詢報警記錄。

10.自動語音提示、報警

自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。

11.免維護設計

整機無可調節器件，高等級、品質保證的元器件選用，優異的抗干擾性能。

系統主要技術特性

工作環境            -10-50℃， 環境濕度≤95%，海拔2000米以下

工作電源 AC/DC 185-265V

功耗 主機：＜20VA   變送器：＜5W

SF6氣體泄漏報警值 缺省：1000ppm，可根據需求執行設置

報警誤差<5%(V/V)

氧含量檢測范圍 0-25.0%(V/V)， <0.5%(V/V) 低于18.0%報警

風機啟動 1.SF6氣體泄漏時自動通風

2.氧氣含量≤18.0%時風機自動啟動

3.自動定時排風

4.可手動強制啟動風機排風

溫度顯示范圍 -20-99℃

濕度顯示范圍 0-99%RH

報警輸出觸點功率 AC220V/3A

風機輸出觸點功率 AC220V/3A（增加風機控制器為30A）

絕緣性能 ＞10MΩ（外殼與電源間）

抗電強度 ＞2000V（外殼與電源間）

電磁兼容特性 快速瞬變脈沖群  GB/T17626.4-1999 3級

雷擊（浪涌）    GB/T17626.5-1999 3級

變送器與主機通訊 標準RS485接口，波特率4800BPS

RTU通訊 標準RS485、RS232接口，波特率4800BPS
