第1章

系統概述

SF6氣體背景簡介

六氟化硫（SF6）氣體由法國兩位化學家Moissan和Lebeau于1900年合成，它以其優異的絕緣和滅弧性能，在電力系統中得到廣泛應用。雖然在常態下，SF6氣體是一種無色、無味、無毒的惰性氣體，但在高壓電弧的作用下，這種氣體會發生分解，遇到水份后還會產生一些劇毒物質，如氟化亞硫酰（SOF2）、四氟化硫(SF4)、二氟化硫(SF2)等，類似這些劇毒物質即便是微量也能致人非命。

當前，SF6氣體在中、高壓設備中的大量使用，其安全性已受到人們的普遍關注。針對SF6比空氣重，泄漏易聚集，易造成低層空間缺氧，空氣含毒環境對人員的威脅等問題，有關部門已制訂了一系列相應的行業安全法規，法規中明確規定了人員在進入SF6配電裝置室時必須先通風15分鐘，對空氣中的SF6氣體濃度及氧氣含量進行監測，在SF6配電裝置的低位區應安裝能報警的氧量儀和SF6氣體報警儀。

DX6000型SF6在線泄漏報警系統，正是按照這些行業安全法規而開發設計的一種智能化在線監測系統。

系統特點與主要功能

1.先進的傳感器技術

采用超聲波測速技術，可定量檢測SF6氣體濃度。

2.多重檢測功能

主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度、濕度等環境數據的輔助檢測功能，完全符合《電業安全工作規程》要求。

3.早期現場報警技術

微量檢測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。

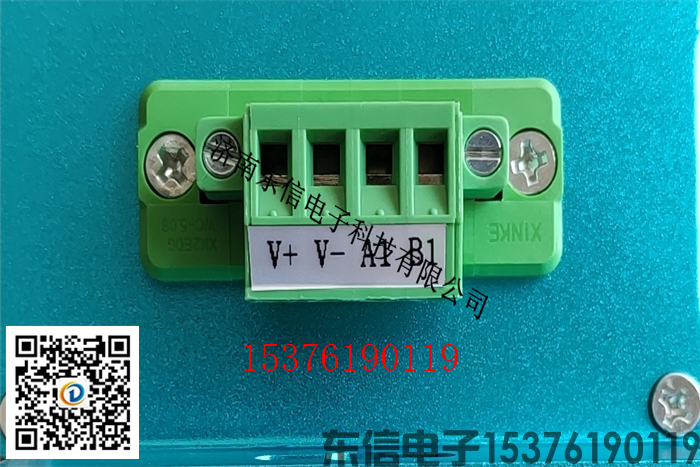

4.現場總線設計

一根電纜連接所有采集器及主機，可分立可組合，具有很高的現場適應性。

5.多點組網檢測

最多128點同時檢測（可根據用戶需求擴展），滿足現場環境需要，提高檢測可靠性。

6.遠程控制能力

數據可傳送到遠方控制中心，并提供開關量信號及+24V信號。

7.開放性設計

可方便組成遠程監控系統，系統通訊采用標準通信規約，系統可方便接入綜自監控系統或其他系統。

8.長壽型設計

充分利用單片機的工作靈活性，傳感器采取間歇式工作測量，大大提高了傳感器的工作穩定性和使用壽命。

9.歷史數據記錄和查詢

大容量數據存儲器，可查詢報警記錄。

10.自動語音提示、報警

自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。

11.免維護設計

整機無可調節器件，高等級、品質保證的元器件選用，優異的抗干擾性能。

系統主要技術特性

工作環境 -10-50℃，環境濕度≤95%，海拔2000米以下

工作電源 AC/DC 185-265V

功耗主機：＜20VA 變送器：＜5W

SF6氣體泄漏報警值缺省：1000ppm，可根據需求執行設置

報警誤差<5%(V/V)

氧含量檢測范圍 0-25.0%(V/V)， <0.5%(V/V) 低于18.0%報警

風機啟動 1.SF6氣體泄漏時自動通風

2.氧氣含量≤18.0%時風機自動啟動

3.自動定時排風

4.可手動強制啟動風機排風

溫度顯示范圍 -20-99℃

濕度顯示范圍 0-99%RH

報警輸出觸點功率 AC220V/3A

風機輸出觸點功率 AC220V/3A（增加風機控制器為30A）

絕緣性能＞10MΩ（外殼與電源間）

抗電強度＞2000V（外殼與電源間）

電磁兼容特性快速瞬變脈沖群 GB/T17626.4-1999 3級

雷擊（浪涌） GB/T17626.5-1999 3級

變送器與主機通訊標準RS485接口，波特率4800BPS

RTU通訊標準RS485、RS232接口，波特率4800BPS

第2章

基本操作指南

1、開機

打開電源，主機進入初始化并停留在主菜單頁面上，六個功能圖標分別為：數據測量、報警記錄、基本設置、通風、模擬報警、系統信息，最下面會顯示當前環境溫度、濕度和當前時間。

2、系統操作

1）數據測量

?點擊“數據測量”圖標進入頁面，顯示O2和SF6的實測數據，如果超過16個監測點，請按右側“下頁”鍵切換頁面；系統自動設定每分鐘采集一次，如需快速采集請按右側“及時采集”按鈕；表格下方會記錄上次風機啟動的時間。

?點擊“報警記錄”圖標進入報警數據頁面，所有的超標報警的數據均會記錄在此，超過容量將自動覆蓋。

?點擊“基本設置”圖標進入設置頁面，按下一頁進入設置頁面的第二頁，設置完成后必須點擊右側“讀取零點”按鈕，并按確定退出。每次開機必須執行“讀取零點”功能。各設置功能如下：

　　　　從機采集點個數：表示采集器（也稱O2和SF6傳感器）數量；

　　　　風機開啟時間設定：表示風機自動啟動時間；

　　　　每天開啟次數：表示風機每天自動啟動的次數；

　　　　風機運行時間：表示風機單次運行的持續時間；

　　　　SF6泄漏報警閾值：表示SF6氣體濃度報警值設定；

　　　　O2含量報警閾值：表示氧氣濃度報警值設定；

　　　　時間設置：表示系統時鐘；

　　　　平均處理：表示對采集信號的修正處理；

　　　　基準點個數：表示標準點（也稱溫濕度采集器）的數量，一般設置成1；

　　　　零點修正：表示對基準數值修正，一般不小于100；

　　　　修正系數：表示采集信號放大的倍率，一般設置成1；

　　　　采集周期：表示系統多久采集一次數據，一般設置成1。
