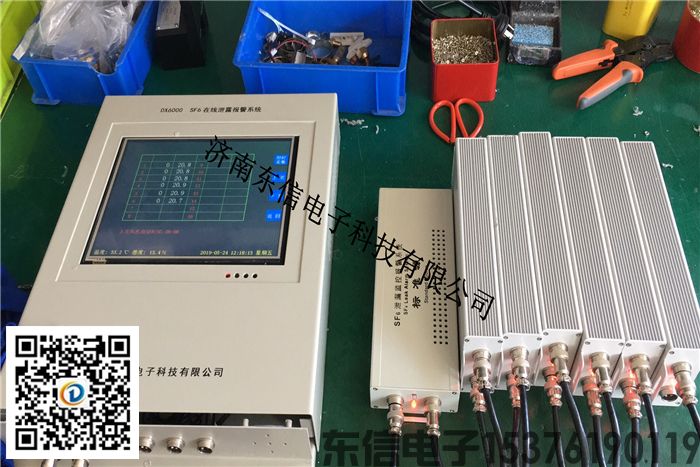

預制艙六氟化硫紅外檢測儀SF6報警裝置

發布時間：2023-03-23 22:06:35 發布人：dongxindz 瀏覽量：

預制艙六氟化硫紅外檢測儀SF6報警裝置,氣體報警控制器,SF6報警裝置,氣體檢測儀,報警器燃?xì)?SF6泄漏報警主機,可燃?xì)怏w探測器,可燃?xì)怏w報警器

液晶顯示內容介紹：

標識 說 明

1、公司商標 公司LOGO標志

2、首警地址第一個發生報警的地址

3、報警總數 發生濃度報警的探測器總數，“復位”后可清除。

4、主機地址上傳圖型裝置或DCS系統的主機地址號

5、報警狀態 當探測器發生濃度報警時的狀態，“低報”、“高報”

6、單位可燃顯示%LEL、毒性顯示ppm、氧氣等顯示%VOL

7、濃度值當前探測器的實時濃度值或狀態

正常通訊：顯示≥000的數值

通訊故障：E0/ E1 / E2

E0 當前探測器未連接好

E1 當前地址探測器傳感器故障

E2 當前地址探測器通訊故障

8、數值特殊裝下會顯示

9、故障總數 發生故障報警的探測器總數，“復位”后可清除。

10、故障地址發生故障時，故障地址循環滾動顯示，“復位”后可清除。

11、報警地址發生濃度報警的地址。多路濃度報警時，報警地址循環滾動顯示,“復位”后可清除。

12、巡檢地址巡視當前探測器地址

提示：預熱完畢，如初次調試，應手動搜索（自搜）一遍節點。

6.2、操作步驟：

輸入密碼方式：巡檢顯示界面下按“功能”鍵通過“▲”或“▼”調整數值，通過“”或“”移位。 90s的操作時間，90s后自動退出（數據不存儲）。

按下“取消”鍵，自動退出（數據不存儲）

序號 操作密碼方法

1 “消音” 無 直接按下“消音”鍵，系統消音

2 “復位”

“1-1-1-1” 按下“功能”鍵》》輸入密碼 - - - -

》》再次按下“復位”鍵。釋放聯動接點、解除報警指示。

3 “自動搜索” “0-0-0-0” 按“功能”鍵》》輸入密碼 - - - -

》》再次按下“確認”鍵，系統自動搜索探測器

4 “報警點”設置 “2-2-2-2” 修改報警點：

按“功能”鍵》》輸入密碼 - - - -

》》 “”、“”鍵選“巡檢地址”，“▲”、“▼”設置當前地址的低報值 … …“低報”字樣顯示

再次按下“功能”鍵，“高報”字樣顯示按“▲”、“▼”設置當前地址的高報值 … …

按“確定”鍵，顯示“good”，數據修改成功

5 時間調整設置

“秒”、“分”、“時” 、“日”、“月”、“年” “0-0-1-0” 時間調整（秒、分、時、日、月、年）：

按“功能”鍵》》輸入密碼 - - - -

再次按下“確定”鍵，“秒”閃爍》》 “▲”、“▼”調整數值

》》依次按下按“”、“”鍵，“分”、“時”、“日”、“月”、“年”閃爍，“▲”、“▼”調整數值 … …

設置完畢后，按下“確定”鍵，顯示“good”存儲退出。

不存儲，按“取消”鍵退出！

6 “聯動1” “3-3-3-3” 聯動1：按“功能”鍵》》輸入密碼 - - - -

按下“確定” 顯示“-ON-”，輸出COM1、NO（常開）吸合；

按“▼” 顯示“-OF-”，再按下“確定”輸出COM1、NO（常開）斷開；此界面可循環交替進行手動控制輸出。

7 “聯動2” “4-4-4-4” 聯動2：按“功能”鍵》》輸入密碼 - - - -

按下“確定” 顯示“-ON-”，輸出COM2、NO（常開）吸合；

按“▼”顯示“-OF-”，再按下“確定”輸出COM2、NO（常開）斷開；此界面可循環交替進行手動控制輸出。

注：需瞬間或脈沖輸出，請拔掉COM2端右邊的MC短路子

8 “自檢” “0-0-1-1” 按下“功能”鍵》》輸入密碼 - - - -

》》按“確定”鍵，再次按“自檢” 鍵控制器自檢。

9 “修改探測器地址” “0-0-6-5” 按“功能”鍵》》輸入密碼 - - - -

》》按下“確定”鍵，左邊顯示“原地址”，右邊顯示“新地址”》》按 “▲”、“▼”鍵調整“新地址 ”“”、“”調整“原地址”，》》按“確定”鍵，顯示“good”，地址修改成功

操作完畢后按“取消”鍵退出！

10 “查詢”

（報警記錄） “6-6-6-6” 查詢（報警記錄）：

按“功能”鍵》》輸入密碼 - - - -

》》按下“確定”鍵，顯示“報警地址”、“報警記錄”

》》 “▲”、“▼”鍵可翻閱查看報警記錄；

按下“取消”退出操作！

11 “探測器啟用”設置 “0-0-5-5” 按“功能”鍵》》輸入密碼 - - - -

》》按下“確定”鍵，進入設置“巡檢地址”

》》“”、“”鍵設定“巡檢地址”； “▲”、“▼”鍵選擇開啟(-ON-)或關閉(-OF-)

按“確定” 鍵，顯示“good”，數據成功保存！

按“取消”鍵，數據不保存退出操作！

12 “探測器校零” “0-0-6-2” 按“功能” 鍵，》》輸入密碼 - - - -

》》按下“確定”鍵，顯示當前“巡檢地址”的零點濃度值,

》》 “▼”、“▲”切換巡檢地址；

按下“確定” 鍵為校準當前“巡檢地址”零點值。

按下“取消” 鍵退出。

注：為保證準確精度，請選擇潔靜的空氣環境進行校零，校零后請?jiān)贅?biāo)定一次。

13 “探測器標定” “0-0-6-0” 按“功能”鍵，》》輸入密碼 - - - -

》》按下“確定”鍵，顯示當前“巡檢地址”的濃度值,

》》 “”、“”切換巡檢地址；按“▲”、“▼”鍵選擇與標準氣的標定值。

按下“確定”鍵標定當前“巡檢地址”。

按下“取消”鍵退出。

注：標準氣的流量不大于500ml/min，專用的標氣罩

14 “備電開啟” “9-9-9-9” 開啟或關閉備電檢測 按“功能” 鍵，》》輸入密碼 - - - - 》》按下“確定”鍵進入。按“▼”鍵選擇-ON-或-OF-，開啟與關閉.按“確定”鍵，數據保存并退出！

15 “查看報警點” “0-0-2-2” 按“功能”鍵》》輸入密碼 - - - -

》》按 “”、“”鍵選擇要查看的探測器地址，按“確定”鍵查看，顯示“Errr”說明查看錯誤，再重新按確定鍵查看，按“功能”鍵，可進行交替查看當前地址的報警設定值 …。

查看完畢后按“取消”鍵退出！

七、產品維護

⑴控制器應安裝在值班室或經常有人員出入的場所，應有專人監管；用戶和非專業人員不許隨意拆卸儀器。

⑵控制器在正常監控狀態下，請勿經常斷電。

⑶應定期檢查控制器是否正常工作，周期建議每三個月一次。

⑷請勿隨意更改控制器內部參數，以免參數不匹配影響正常使用。

⑸如有故障維修需要拆下時，請先確認控制器斷電。

⑹設備運輸存貯時，應避免劇烈震動。

⑺儀器自購買之日起保修一年（自然災害和人為因素除外），終生服務。

八、故障診斷及排除：

當控制器發出故障報警信號時，值班人員應首先進行“消音”操作，后根據所報故障地址、故障類型，對照以下表格進行處理

故障現象原因分析處理方法

“E0” 當前地址探測器沒有接好對當前探測器重新檢查接線

“E1” 當前地址探測器傳感器故障檢查或更換傳感器

“E2” 當前地址探測器通訊故障檢查探測器的連接線是否有脫落、松動。

所有探測器顯示“E2” 連接探測器的線路短路或斷路檢查總線線路，有短路或斷路地方存在

打開主電開關，系統不運行外電沒接通電源

保險管未裝或保險絲斷檢查電源線是否接好

打開保險管盒，裝上保險管

提示：1、探測器T+、T-接好后，確保兩線之間不短路、不斷路。首次開機后進行手動自搜一次，若出現“巡檢地址”顯示為空，“濃度值”顯示為空，即探測器線路未接好，請重新檢查接線，完事后，再搜一次，重復進行直到正常為止。

2、如出現報故障現象，請查閱上表中故障現象說明。

九、面板圖及功能說明：

(1)、指示燈說明：

系統狀態燈

運行該燈閃爍，說明系統軟件循環檢測運行中。

報警系統總報警指示燈，當任一只探測器檢測到的氣體濃度高于報警設定值時，該指示燈點亮，且一直鎖定，直至“復位”鍵按下解除。

故障系統總故障指示燈，系統任何一處有故障，該指示燈點亮。

電源狀態燈

主電正常該燈發綠色，說明系統主電源供電正常。

主電故障該燈發黃色，說明系統未接通主電AC220V。

備電正常該燈發綠色，說明系統備用電源運行正常。

備電故障該燈發黃色，說明系統未接通備用電源。
